Modelo analítico estructural automático con BIM

Hoy en día la implementación de la metodología BIM es una realidad para las empresas constructoras, de arquitectura, ingeniería e instalaciones por lo que es necesario generar flujos de trabajo más eficientes que produzcan un significativo ahorro tanto en costos como en tiempo dentro de los proyectos, para lo que Graphisoft nos trae desde ArchiCAD 24 en adelante dentro del área de análisis esta nueva herramienta llamada SAM “ Structural Analitic Model ”, proponiendo un nuevo panorama para trabajo colaborativo con el área de ingeniería, logrando así innovar y optimizar el flujo de trabajo entre Arquitectos e Ingenieros.

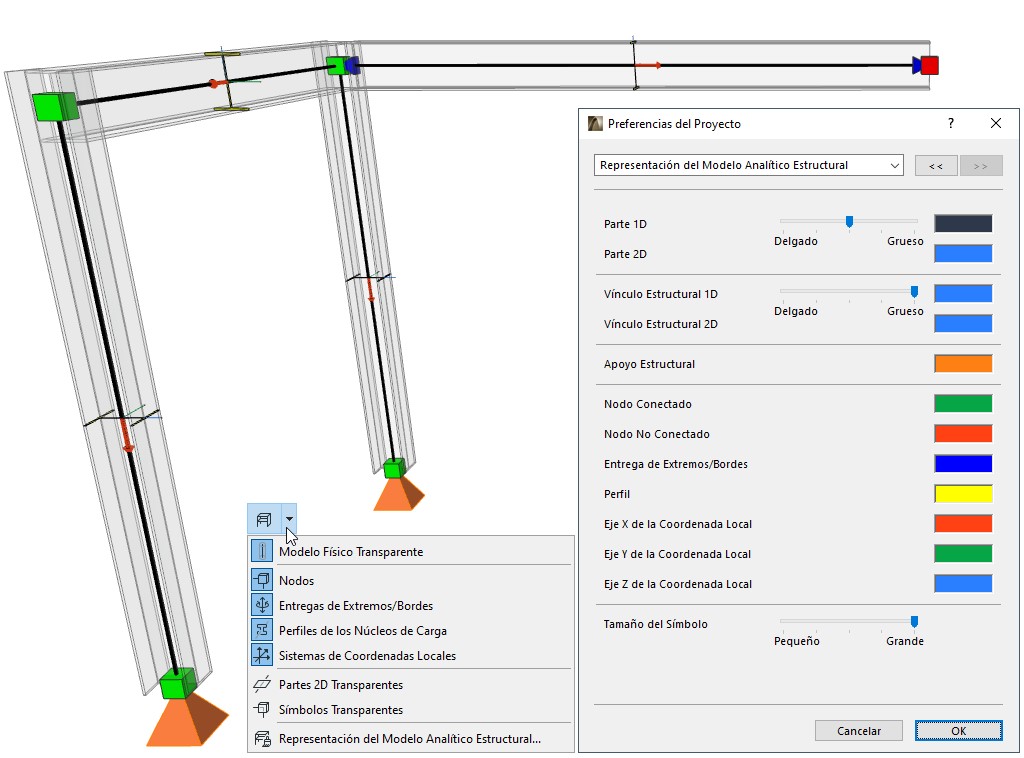

El Modelo Analítico Estructural se genera en base al modelo físico (arquitectónico). Generándose de forma automática en un segundo plano a partir del Modelo físico como una representación simplificada. A medida que el Modelo Físico cambia con el tiempo, el Modelo Analítico Estructural se actualiza automáticamente.

De esta manera el modelo analítico estructural puede ser exportado a un ingeniero estructural, que abrirá el modelo dentro de su programa de análisis estructural como son SCIA Engineer y RISA 3D. Dentro del programa de análisis, se podrá realizar la simulación de análisis estructural y la optimización del diseño, para posteriormente realizar los cambios adecuados. Luego se procede a exportar a ArchiCAD el modelo analítico estructural para realizar los cambios correspondientes en el modelo Físico.

Este flujo de trabajo es bidireccional y la interoperabilidad de programas se garantiza mediante el uso del Formato Analítico Estructural (SAF), con lo que generamos un flujo de trabajo más rápido y eficiente.

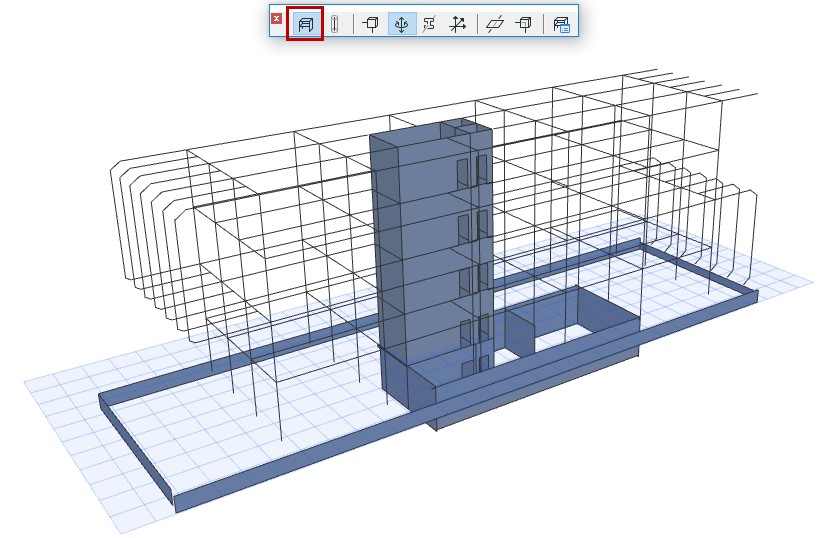

¿Cómo generar un Modelo Analítico Estructural?

Podemos encontrar este comando en:

-Desde el menú ver

-Desde la Barra de Herramientas del Modelo Analítico Estructural

Generación automática del Modelo Analítico Estructural

A partir del Modelo físico se genera automáticamente el modelo analítico estructural siempre que cumpla con las siguientes condiciones:

-Clasificación de la función estructural del elemento como portadora

-Dentro de la configuración de cada elemento debe habilitarse la opción de generación del modelo analítico estructural.

-En el caso de un elemento compuesto/perfil complejo, debe incluir al menos un componente como núcleo.

-De ser necesario configure las reglas de ajuste para una mejor continuidad del modelo.

Beneficios del Modelo Analítico Estructural

-Reducir el riesgo de errores o pérdida de datos.

-No hay necesidad de conversión de archivos.

-Aumento de eficiencia con el flujo de trabajo bidireccional y ahorro de tiempo.

-Reducción de costos en el diseño.

-Mejore la coordinación entre disciplinas.

Mejoras de SAM en ArchiCAD 25

Actualmente ArchiCAD 25 ha realizado mejoras en el Modelo Analítico Estructural como son:

-Comparación de modelos mediante IFC-SAV

-Perfiles SAF y base de datos de materiales

-Mapeado automático en el proceso de importación

-Asignación automática en el proceso de importación
