En la era actual de la construcción, donde la eficiencia, la colaboración y la precisión son puntos clave, la adopción del Modelado de Información de la Construcción (BIM) ha cambiado fundamentalmente la forma en que se conciben y ejecutan los proyectos arquitectónicos. En este contexto, el Modelado MEP (Mecánica, Electricidad y Sanitarias) emerge como un componente esencial dentro de la estrategia BIM, redefiniendo la manera en que se integran y coordinan los sistemas más importantes de un edificio.
El Modelado MEP va más allá de simplemente diseñar sistemas de mecánica, eléctricas y sanitarias por separado. Se trata de integrar estos sistemas en el modelo tridimensional del edificio, lo que permite visualizar y analizar cómo interactúan y afectan a otros elementos de la construcción.
ArchiCAD es un software BIM que ofrece diversas herramientas dentro de un entorno colaborativo para llevar a cabo el modelado MEP de manera efectiva. A continuación, se indicarán los primeros pasos para iniciar el Modelado MEP en ArchiCAD:
- Paso 1: Creación de Elementos Arquitectónicos Básicos
Antes de agregar sistemas MEP, debes asegurarte de que el modelo arquitectónico básico esté completo. Esto implica la creación de paredes, pisos, techos, ventanas y puertas. El modelado MEP se basará en estos elementos, por lo que es importante que estén bien definidos en el modelo.
- Paso 2: Configuración del Entorno de trabajo

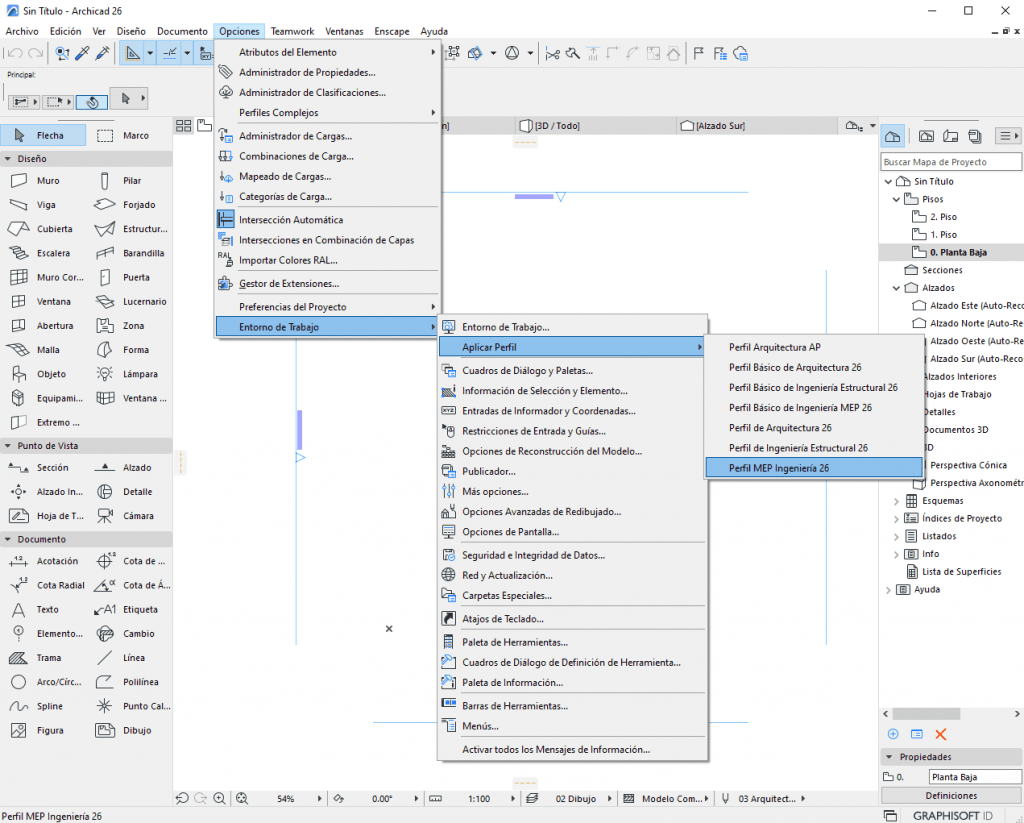

Antes de comenzar con el modelado MEP en ArchiCAD, es importante configurar tu entorno de trabajo de manera adecuada. La plantilla por defecto de ArchiCAD incluye un perfil de entorno de trabajo para modelado MEP, se activa desde el menú Opciones| Entorno de trabajo| Aplicar Perfil | Perfil MEP Ingeniería.
- Paso 3: Creación de superficies, plumas y capas
Antes de crear los sistemas MEP, primero se recomienda configurar nuevas superficies, plumas y capas relacionadas a los sistemas que se van a trabajar, como: agua fría, agua caliente, desagüe, extracción de aire, inyección de aire, cableado, entre otros.
- Paso 4: Crear Sistemas MEP
Un Sistema MEP es un conjunto guardado de plumas, colores y superficies, usados para visualizar los Elementos MEP en su proyecto, se encuentran configurados de acuerdo al tipo de sistema que se va a realizar. Los podemos definir ingresando desde el menú Opciones| Atributos de Elemento| Sistemas MEP
- Paso 5: Configuración de Preferencias MEP
Este cuadro de dialogo permite definir las preferencias generales y de Recorrido MEP para el modelado de las instalaciones, donde se puede encontrar: las unidades de pendiente, los límites de longitud de los elementos MEP, los ángulos estándar para codos, tamaños predefinidos, entre otros. Lo podemos definir ingresando desde el menú Opciones| Preferencias del proyecto| Preferencias MEP
- Paso 6: Personalización de Elementos MEP
Las herramientas MEP se dividen en sistemas de conductos, tuberías y bandejas de cable, que se encuentran en la Biblioteca MEP, antes de iniciar el modelado es recomendable definir las configuraciones de los elementos a utilizar de acuerdo a sus dimensiones, sistemas MEP, ángulos, aislamiento, entre otros; y poder guardarlo en la carpeta de favoritos, esto con el objetivo de poder agilizar el proceso de modelado.
- Paso 7: Inicia con el modelado MEP

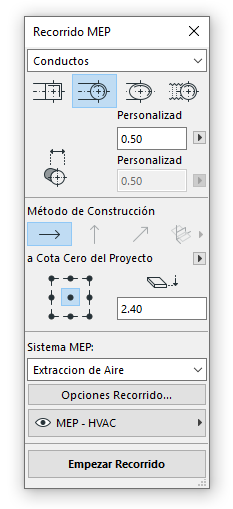

Existen dos opciones para iniciar con el modelado, la primera es seleccionando la herramienta MEP y empezando a modelar dentro del entorno de trabajo una a una; y la segunda es haciendo uso del Recorrido MEP, esta función me permite colocar varios elementos MEP conectados a través de una serie de clics. El recorrido MEP se basa en el Sistema MEP, la geometría y otros parámetros que se definen en la Paleta de Recorrido.
- Paso 8: Análisis y Colaboración
Una de las ventajas del modelado MEP en ArchiCAD es la capacidad de realizar análisis de interferencias y colisiones. Puedes identificar áreas donde los sistemas MEP podrían entrar en conflicto con otros elementos del edificio.
En conclusión, el Modelado MEP en ArchiCAD es un proceso esencial para la creación de edificios funcionales y eficientes. Siguiendo estos primeros pasos, estarás en camino de aprovechar al máximo las capacidades de ArchiCAD en el ámbito de la ingeniería MEP y lograr diseños integrados y de alta calidad.
MODELADOR MEP INTEGRADO EN ARCHICAD: https://www.youtube.com/watch?v=lEss6ypN6a4
MEJORAS DEL MODELADOR MEP EN ARCHICAD: https://www.youtube.com/watch?v=47bhEbKnhEU
Cómo trabajar con el modelador MEP integrado de Archicad, las Aberturas Poligonales y Etiquetas MEP: https://www.youtube.com/watch?v=qOAXIYu6glI
Librerías personalizadas MEP: https://www.youtube.com/watch?v=AEU0DmR89us
