En el dinámico mundo de la arquitectura y la ingeniería, la integración efectiva de las instalaciones MEP es esencial para crear edificaciones funcionales y eficientes. En este contexto, el uso del software BIM (Building Information Modeling) ha revolucionado la forma en que se diseñan, construyen y gestionan proyectos arquitectónicos. Uno de los líderes en este campo es ArchiCAD, una herramienta poderosa que permite a los profesionales de la construcción llevar a cabo un modelado detallado y preciso de todas las disciplinas involucradas en un proyecto.
Graphisoft ha desarrollado el MEP Modeler de ArchiCAD, este es un perfil de entorno especializado dentro del software de modelado arquitectónico ArchiCAD que se centra en la creación y diseño de instalaciones MEP. Este perfil de modelado permite a los diseñadores y profesionales de la construcción trabajar en la integración de sistemas de HVAC (calefacción, ventilación y aire acondicionado), electricidad, sanitarias y otros aspectos relacionados con las instalaciones técnicas de un edificio.
A través del MEP Modeler, ArchiCAD se convierte en una plataforma completa para el diseño y la documentación de instalaciones MEP, lo que facilita la colaboración entre arquitectos, ingenieros y otros proveedores involucrados en un proyecto.
A continuación, se describirán algunas características y capacidades del MEP Modeler de ArchiCAD:
- Modelado Preciso: Permite crear modelos tridimensionales precisos de las instalaciones MEP, lo que facilita la detección temprana de conflictos y la optimización de los sistemas.
- Biblioteca Nativa: Incluye una amplia gama de componentes predefinidos, como conductos, tuberías, cableado, accesorios y equipos, que agilizan el proceso de diseño.
- Detección de Conflictos: La capacidad de visualizar y analizar los modelos MEP junto con el modelo arquitectónico general permite detectar posibles conflictos entre elementos y sistemas, evitando problemas durante la fase de construcción.
- Generación Automatizada de la documentación: El MEP Modeler genera automáticamente planos, detalles y esquemas de las instalaciones MEP basados en el modelo 3D.
- Colaboración Eficiente: Al trabajar dentro de un solo entorno BIM, los equipos de diseño y construcción pueden colaborar en tiempo real.
- Compatibilidad BIM Interoperable: Permite exportar e importar datos en formatos estándar BIM como IFC, mejorando la colaboración en proyectos que involucran diferentes softwares y equipos.

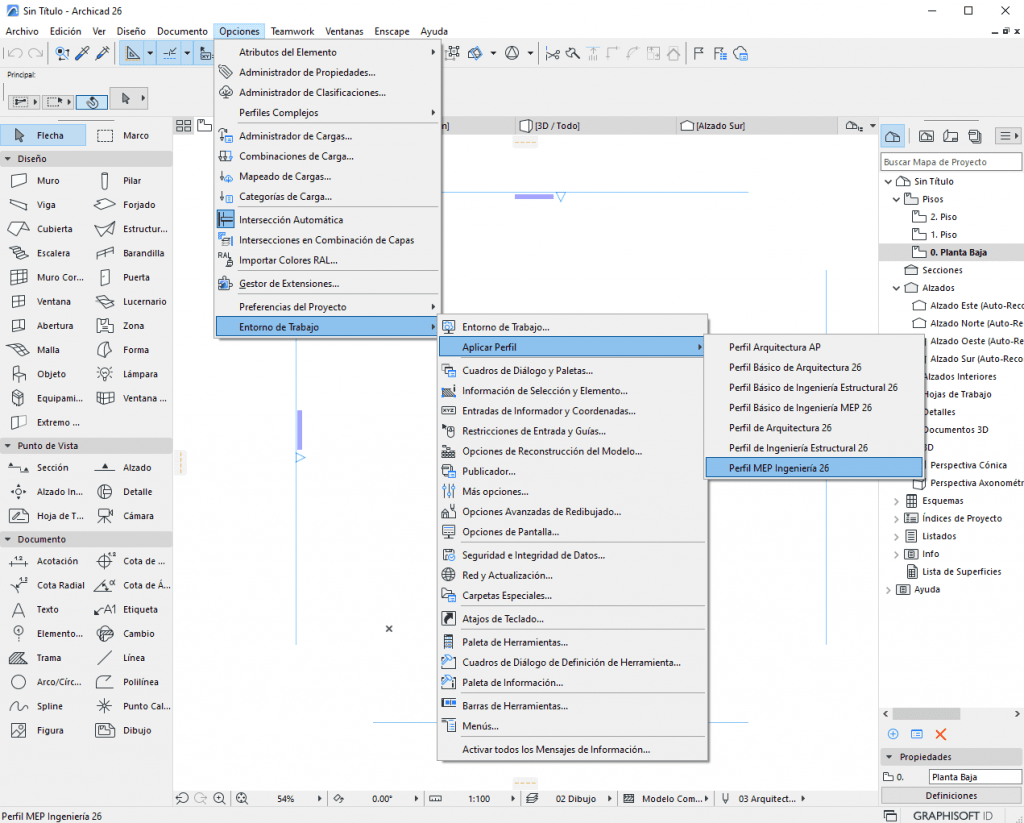

Actualmente, el MEP Modeler viene integrado dentro del software de ArchiCAD como un perfil de entorno por defecto con las herramientas necesarias para un flujo de trabajo más eficiente, para poder acceder hay que seguir la siguiente ruta: Opciones > Entorno de Trabajo > Aplicar Perfil > Perfil Ingeniería MEP
Al ingresar a este nuevo perfil se observa:

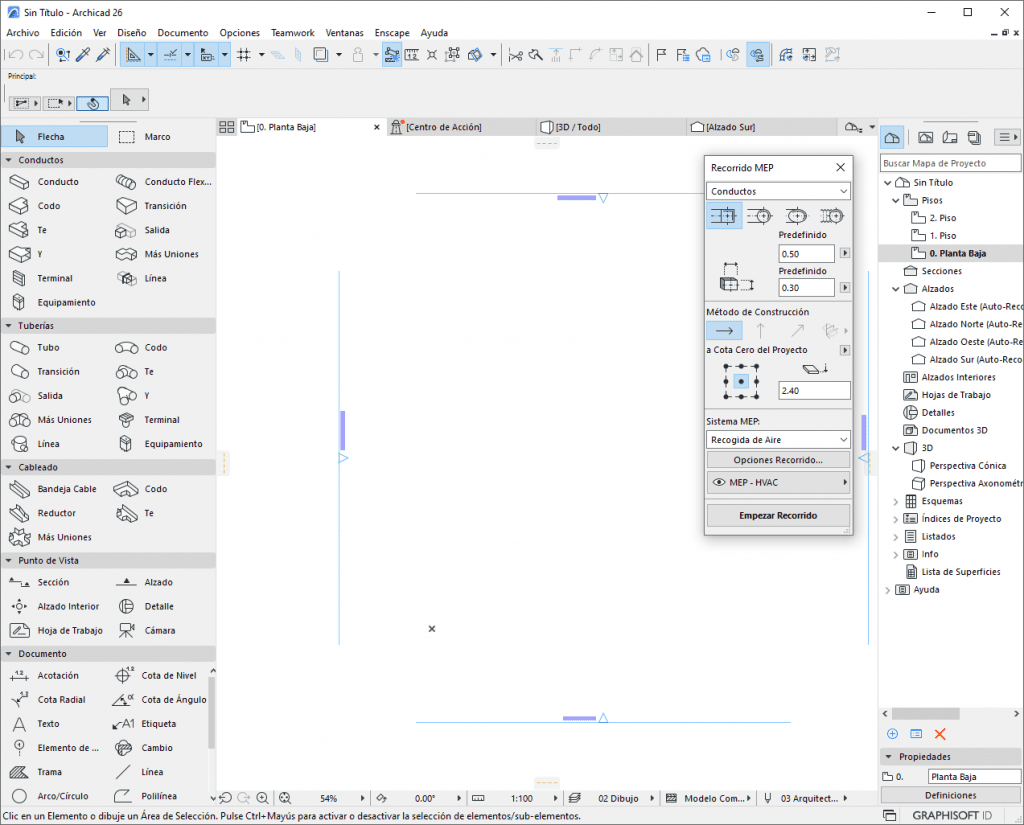

- La Paleta de Herramientas de Archicad se amplía para incluir las herramientas de Conductos, Tuberías y Bandejas Portacable.
- Se añaden comandos relacionados con MEP en la estructura de Menús.
- Se muestra la paleta de Recorrido MEP. Puede activarla/ocultarla desde Ventana > Paletas > Recorrido MEP.
- La Barra de Herramientas de Ingeniería MEP proporciona atajos para los comandos MEP usados frecuentemente.
- La ventana de Preferencias MEP se abre desde Opciones > Preferencias del Proyecto > Preferencias MEP
Una vez activo el perfil MEP Ingeniería, se puede iniciar con la configuración adecuada de cada elemento, la definición de las preferencias generales y de recorrido para empezar a trabajar con el modelado de las instalaciones MEP a través de la herramienta de Recorridos MEP.
En resumen, el MEP Modeler de ArchiCAD es una herramienta esencial para la planificación y ejecución de instalaciones MEP en proyectos de construcción. Su integración en el flujo de trabajo de diseño agiliza el proceso, mejora la precisión y contribuye a la creación de edificaciones más eficientes y sostenibles.
