En el mundo de la arquitectura y diseño, es importante encontrar una herramienta adecuada que pueda marcar la diferencia entre lo ordinario y lo extraordinario. En este sentido, Archicad ha sido siempre sinónimo de innovación y excelencia en la industria de la construcción. Debido a ello, se ha encargado de desarrollar un conjunto de recursos adicionales que permitirán elevar las capacidades de diseño del usuario a un siguiente nivel.
Los Goodies de Archicad son una colección de complementos, objetos, materiales y más, diseñados para potenciar tus proyectos y simplificar tu flujo de trabajo. Desde texturas realistas que añaden un toque visual asombroso a tus modelos hasta objetos paramétricos que agilizan la creación de elementos complejos, los Goodies de ArchiCAD están aquí para ayudarte a superar tus desafíos de diseño con facilidad. Dentro de los Goodies, encontraremos la extensión de Accesorios que nos permite añadir objetos especiales a los elementos de muro, cubierta y forjado.
Para poder utilizar esta extensión, primero tenemos que instalar los Goodies en la versión correspondiente. Una vez instalado, seleccione un elemento existente (Muro, Cubierta o Forjado) en la planta, luego ingrese desde el menú Diseño > Extras de Diseño > Accesorios, aquí se encuentran los accesorios que se explicarán a continuación:
- Accesorios de Cubierta
El comando de Accesorios de Cubierta permite colocar objetos de revestimiento para cubiertas o de techos de madera. El Revestimiento de Cubierta puede modelar placas para la cubierta de
diferentes tipos o tejas basándose en las definiciones del panel. Se pueden modelar coberturas de Aluzinc, calamina, chapa trapezoidal, tejas redondeadas, tejas españolas, entre otras.
Nota: La superficie se realiza teja por teja, y puede añadir un considerable número de detalles (y por consiguiente, más tiempo de calculado) a cada plano de la cubierta. Las superficies curvas son todavía más complejas de realizar y consumen más recursos de cálculo.
- Accesorios de Forjado

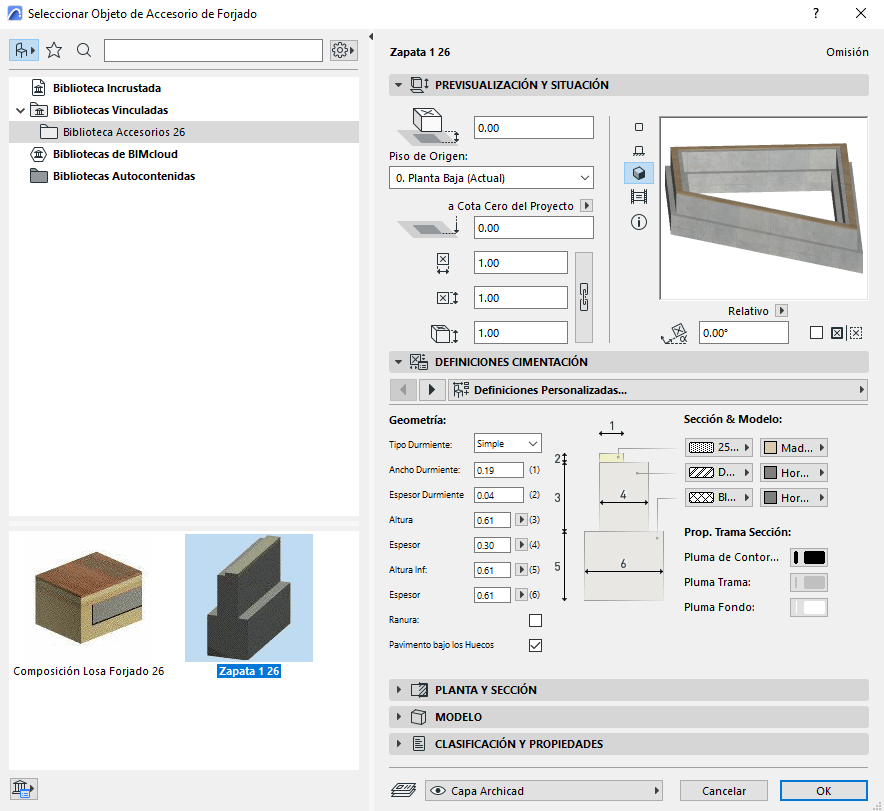

El comando de Accesorios de Forjado permite escoger entre dos objetos: EL objeto Zapata 1 puede modelar una zapata de hormigón con sus partes correspondientes; y el objeto de composición Losa Forjado que funciona para modelar pavimentos por capas.
- Accesorios de Muro
Mediante la función de Accesorios de Muro, tendrás la capacidad de posicionar diversos elementos que enriquecerán la elaboración de tus muros con un mayor nivel de detalle.
Las Molduras y Panelados está compuesto de una amplia gama de opciones de personalización de molduras y paneles. Los parámetros del objeto pueden definirse en el cuadro de diálogo de Elección de Accesorio de Muro, en sus definiciones y en el panel de Parámetros.
El Objeto Muro Trapezoidal puede modelar zócalos de piedra trapezoidales y elementos similares
aplicados a un muro, y puede tener diferente espesor en la base y en la parte superior. El objeto
puede extenderse por encima o por debajo de las medidas del muro con una distancia dada.
El Muro Inclinado es una réplica exacta del Muro del cual deriva, excepto en que tiene un ángulo de inclinación paramétrico. En la Planta, el símbolo del Muro Inclinado muestra sus contornos, así como la sección según una altura especificada.
El objeto de Chasis de Madera puede utilizarse para representar estructuras de madera dentro de los muros. Soporta las uniones apropiadas y los ángulos en las esquinas y las juntas con otros muros. En las ventanas y puertas añade las piezas pertinentes, así como cabeceros paramétricos. La pieza del encabezado superior se recorta o se extiende para permitir el solape en los muros de unión. La lista de parámetros para la Representación 2D incluye una casilla para activar la visualización 2D del alzado del Chasis. Activando este parámetro le permitirá editar la geometría 3D del Chasis desde la planta.
En conclusión, los Goodies y accesorios de ArchiCAD representan un recurso valioso y versátil para los usuarios de este software de modelado de información de construcción (BIM). Estos elementos adicionales enriquecen la experiencia de diseño y aumentan la eficiencia en el flujo de trabajo de los arquitectos y profesionales de la construcción. Desde objetos paramétricos hasta texturas realistas y herramientas de documentación, los Goodies y accesorios ofrecen una amplia gama de opciones para personalizar y perfeccionar los proyectos arquitectónicos.
Goodies Accesorios de cubiertas para archiCAD: https://www.youtube.com/watch?v=X00vXcLHy0o
Instalador de Goodies: https://graphisoft.com/pe/downloads/goodies/ac26
